설치형 가스측정기

OC-F08

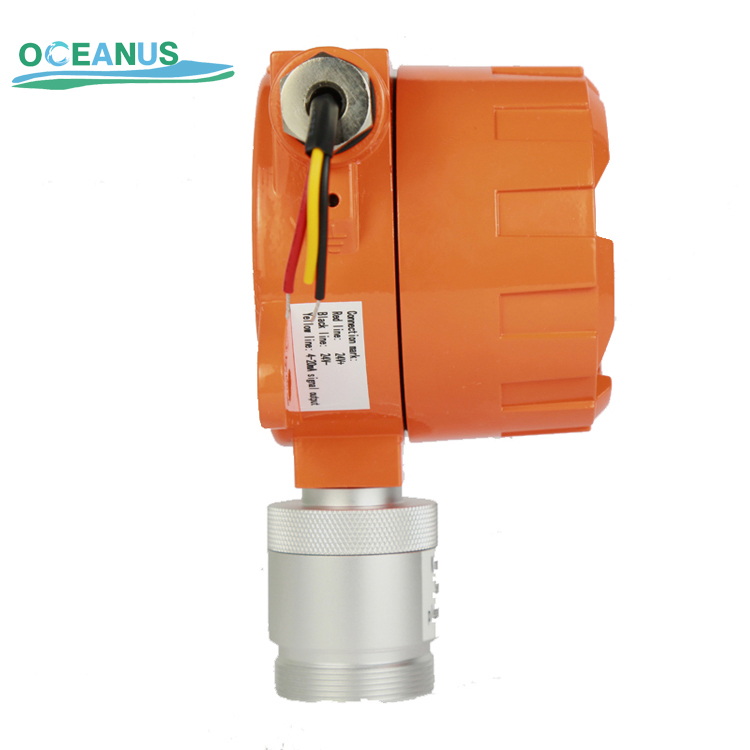

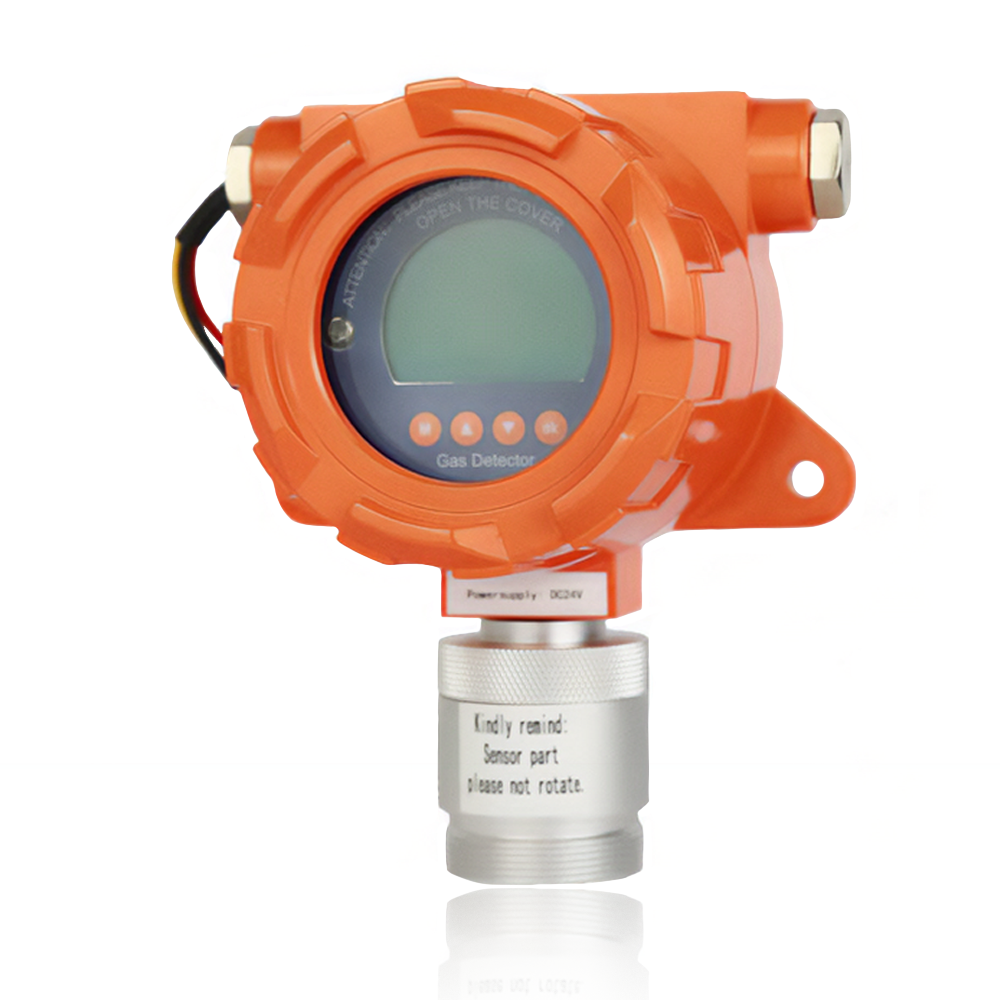

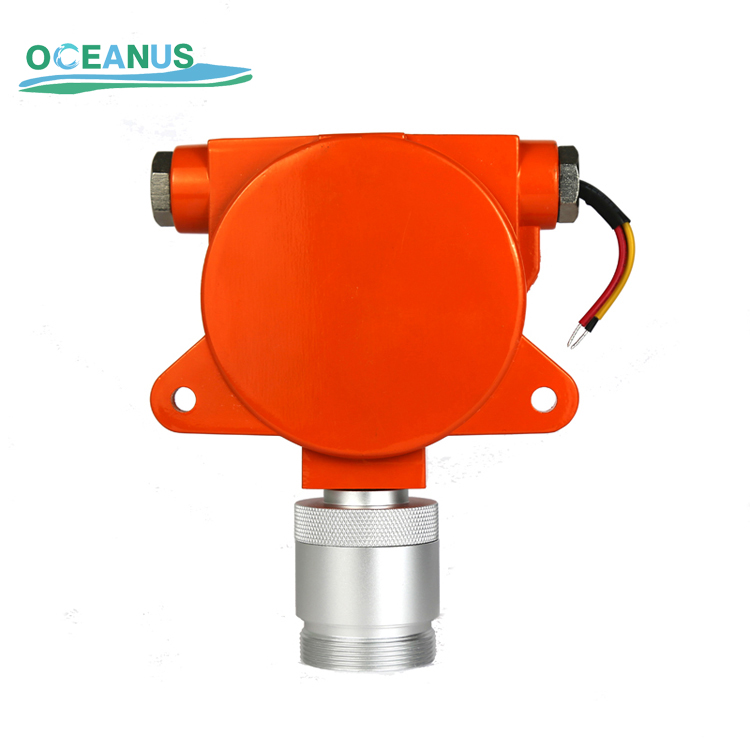

고정형 TVOC 측정기

모델명	OC-F08
제조사	OCEANUS
분류명	가스측정기 - 설치형 가스측정기
특징	4-20mA 표준 아날로그 신호와 RS485 디지털 신호 출력을 갖추고 원격 모니터 및 알람, 데이터로깅 및 분석 기능을 갖춘 설치형 TVOC 측정기

견적 문의

설명

OC-F08 고정형 TVOC 가스 감지기는 원래 수입 센서와 초저전력 32비트 마이크로프로세서를 사용하여 높은 정밀도, 우수한 반복성, 안정적인 신호, 빠른 응답 등의 장점이 있습니다. PLC, DCS, 컴퓨터 등과 같은 많은 컨트롤러 시스템과 연결하여 원격 모니터 및 알람, 데이터 로거 및 분석 기능을 사용할 수 있습니다.

일반적인 응용 분야는 석유 정제소, 화학 공장, LPG 스테이션, 보일러실, 주유소, 페인트 스프레이 부스, 야금, 광산, 화재, 환경 보호 등과 같이 TVOC 가스 농도를 검사해야 하는 산업 현장의 가스 안전 검사 및 알람입니다.

특징

4-20mA 표준 아날로그 신호 및 RS485 디지털 신호 출력
200~1000Hz 신호 출력
릴레이 출력
데이터 복원
데이터 로깅(선택 옵션)

가스 농도, 가스 유형, 단위, 계측기 상태 등을 표시하는 LED 화면

독립적인 공기 챔버, 센서는 센서 교정을 대체할 필요가 없으며 센서의 주요 매개변수를 자동으로 식별합니다.

고농도 가스 공격을 방지하기 위한 보호 기능

ppm, %LEL, %vol, mg/m3 단위로 가스 농도를 표시합니다.

적외선 리모컨 작동

16비트 ADC 수집 칩을 사용하여 4층 회로 기판으로 설계되어 높은 간섭 방지 기능을 제공합니다.

방폭 등급은 Exd II CT6입니다.

사양

감지 가스	VOC(휘발성 유기화합물)
감지 범위	0 ~ 2 ppm 20 ppm 50 ppm 200 ppm 2,000 ppm 6,000 ppm 10,000 ppm 또는 맞춤형
분해능(Resolution)	0.1 mg/m³
샘플링	확산 또는 펌프, 순환 선택 가
정밀도(Precision)	≤ ±3%FS
반복성(Repeatability)	≤ ±1%
센서 타입	PID 센서
응답 시간(T90)	≤ 20초
알람 모드	시청각 알람(옵션)
운영 환경	온도 : -30℃ ~ 60℃ (특수 요구 사항에 따라 맞춤 제작) 습도 : ≤ 95%RH (비응축); > 90%RH인 경우 필터 추가 가능 압력 : 86kPa ~ 106kPa
작동 전압	24V DC(16 ~ 30V DC)
출력 신호	(표준) 3선식 4~20mA 표준 신호 출력, PLC, DCS 등에 사용 가능 (옵션) 4선식 RS485 디지털 신호 출력 (옵션) 주파수 신호 200~1000Hz 출력 2단 릴레이 출력: 220VAC 0.5A, 5VDC 0.5A
설치 수단	벽면 장착형, 파이프형 (나사산 : M40*1.5)
본체 재질	주조 알루미늄
방폭 등급	Ex d IIC T6
보호 등급	IP66
전기 인터페이스	3/4″NPT(암나사), 1/2″NPT(암나사)
전송 거리	≤ 2,000m(2,000m를 초과하는 경우 중계기를 추가할 수 있습니다.)
크기	210 mm × 140 mm × 92 mm(L× W× H)
무게	약 1.5kg
표준	GB15322.1-2003, GB3836.1-2010, GB3836.2-2010, GB3836.4-2010
인증	CNEx, CE, RoHS

대상 가스 목록

가스	감지 범위	알람 임계값	센서 타입
암모니아(NH₃)	0 ~ 100 ppm	25 ppm / 50 ppm	전기화학 센서
염소(Cl₂)	0 ~ 50.0 ppm	10 ppm / 20 ppm
수소(H₂)	0 ~ 1,000 ppm	50 ppm / 100 ppm
포름알데히드(CH₂O)	0 ~ 100 ppm	25 ppm / 50 ppm
산소(O₂)	0 ~ 30.0 %vol	18.5 %vol / 23.5 %vol
황화수소(H₂S)	0 ~ 100 ppm	10 ppm / 20 ppm
염화수소(HCl)	0 ~ 30.0 ppm	5.0 ppm / 10.0 ppm
시안화수소(HCN)	0 ~ 50.0 ppm	5.0 ppm / 10.0 ppm
포스핀(PH₃)	0 ~ 20.0 ppm	0.3 ppm / 0.6 ppm
플루오린화수소(HF)	0 ~ 10.0 ppm	3.0 ppm / 6.0 ppm
일산화질소(NO)	0 ~ 250 ppm	25 ppm / 50 ppm
일산화탄소(CO)	0 ~ 500 ppm	35 ppm / 70 ppm
이산화황(SO₂)	0 ~ 20.0 ppm	2.0 ppm / 10.0 ppm
이산화염소(ClO₂)	0 ~ 50.0 ppm	0.3 ppm / 0.5 ppm
이산화질소(NO₂)	0 ~ 20.0 ppm	1.0 ppm / 2.0 ppm
산화에틸렌(C₂H₄O)	0 ~ 100 ppm	10 ppm / 20 ppm
오존(O₃)	0 ~ 20.0 ppm	5.0 ppm / 10.0 ppm
메테인(CH₄)	0 ~ 100 %LEL	25 %LEL / 50 %LEL	촉매연소센서
프로판(C₃H₈)	0 ~ 100 %LEL	25 %LEL / 50 %LEL
수소(H₂)	0 ~ 100 %LEL	25 %LEL / 50 %LEL
암모니아(NH₃)	0 ~ 100 %LEL	25 %LEL / 50 %LEL
산화에틸렌(C₂H₄O)	0 ~ 100 %LEL	25 %LEL / 50 %LEL
에탄(CH₃CH₃)	0 ~ 100 %LEL	25 %LEL / 50 %LEL
에틸렌(C₂H₄)	0 ~ 100 %LEL	25 %LEL / 50 %LEL
뷰테인(C₄H₁₀)	0 ~ 100 %LEL	25 %LEL / 50 %LEL
이소부틸렌(C₄H₈)	0 ~ 100 %LEL	25 %LEL / 50 %LEL
톨루엔(C₇H₈)	0 ~ 100 %LEL	25 %LEL / 50 %LEL
에틸벤젠(C₈H₁₀)	0 ~ 100 %LEL	25 %LEL / 50 %LEL
메탄올(CH₄O)	0 ~ 100 %LEL	25 %LEL / 50 %LEL
에탄올(C₂H₆O)	0 ~ 100 %LEL	25 %LEL / 50 %LEL
아크릴알데하이드(C₃H₄O)	0 ~ 100 %LEL	25 %LEL / 50 %LEL
염화비닐(C₂H₃Cl)	0 ~ 100 %LEL	25 %LEL / 50 %LEL
트리메틸아민(C₃H₉N)	0 ~ 100 %LEL	25 %LEL / 50 %LEL
브로모메탄(CH₃Br)	0 ~ 100 %LEL	25 %LEL / 50 %LEL
이산화탄소(CO₂)	0 ~ 5.0 %vol	1.0 %vol / 3.0 %vol	NDIR 적외선 센서
이산화탄소(CO₂)	0 ~ 5,000 ppm	800 ppm / 1,500 ppm
메테인(CH₄)	0 ~ 5.0 %vol	1.0 %vol / 3.0 %vol
메테인(CH₄)	0 ~ 100 %vol	5 %vol / 10 %vol
